快速接頭安全安裝指南

手把手教會你如何安全、高效地安裝快速接頭

流體可以被壓縮的特性，被人們所廣泛使用，在現代生活中隨處可見；但如果安裝不當，就會有潛在危險性。

S.T.A.M.P.E.D.代表尺寸（Size）、溫度（Temperature）、應用（Application）、介質（Media）、壓力（Pressure）、末端（Ends）和締柯圣（Dixon^?）。使用S.T.A.M.P.E.D.可以幫助我們找到正確的快接產品，下面就一起來看看吧。

Q1  尺寸

 接頭的選擇應滿足系統的流量和壓力要求。過大的壓降將導致流量受限、執行速度減慢、流體速度升高、發熱，最終導致流體、密封件和部件的損壞。

1、需要多大尺寸的接頭？

2、該應用允許的最大壓降是多少？

3、是否有因 "狹小空間 "安裝而導致的尺寸限制？

Q2  溫度

介質和環境溫度必須限制在所選密封材料的特定工作參數范圍內。過冷會降低密封能力，而過熱會導致閥體和閥密封件過早損壞。

1、介質、流體溫度是多少？

2、環境溫度是多少？

3、連接處附近是否有 "閃爆 "熱源或火源？

Q3  應用

需要認真檢查快速接頭的兼容性。在一些情況下，不兼容的接頭和插頭可能會連接在一起。這是非常危險的，這些接頭絕對不能加壓。請確保匹配同類系列的接頭和插頭。

1、是否需要工業互換接頭？

2、接頭的功能要求是什么？

3、在此應用中其他接頭是否出現過問題？

Q4  介質

快速接頭有多種主體材料和密封圈可供選擇。暴露在惡劣和腐蝕性的工作環境中可能會縮短使用壽命。一些快速接頭在斷開時會釋放流體，這可能會引起安全隱患。

1、哪種密封圈和本體材料與系統流體兼容？

2、是否存在空氣混入、系統污染或流體流失的問題？

3、流體對操作者是否造成危險？

Q5  壓力

在選擇過程中，接頭的工作壓力必須等于或大于最大系統壓力。流體動力系統中的脈沖壓力高于額定壓力將縮短接頭的使用壽命。

1、壓力是 "靜壓 "還是 "動壓"？

2、應用所需的最大工作壓力是多少？

3、系統中是否存在壓力峰值？

Q6  端頭

有多種尾端結構可供選擇，每種結構都有特定的工作參數。例如，使用倒鉤管尾或帶環管尾的接頭的工作壓力可能會大大降低。如有疑問，請?jiān)谑芸貤l件下進行測試，以確定是否適合應用。

1、所需的端接結構和尺寸（外螺紋、內螺紋或軟管倒鉤）

2、所選端接結構是否支持應用參數和系統壓力？

3、理想的閥門結構是什么？(單截止閥、雙截止閥或無閥）

Q7 Dixon

介質和環境溫度必須限制在所選密封材料的特定工作參數范圍內。過冷會降低密封能力，而過熱會導致閥體和閥密封件過早損壞。

1、介質、流體溫度是多少？

2、環境溫度是多少？

3、連接處附近是否有 "閃爆 "熱源或火源？

安裝安全快速接頭十要

1.在連接接頭之前，一定要將接頭腔體和表面擦拭干凈

2.在安裝前連接接頭以確保其正常工作

3.在連接接頭之前，一定要檢查接頭本體的密封性

4.連接接頭前應關閉電源

5. 務必在氣動管路和或壓縮機上安裝安全止回閥

6.在大型空氣管路（1/2 英寸及以上）上一定要使用安全繩

7.在液壓和氣動工具上使用鋼絲網纏繞保護的軟管

8.不使用接頭時要使用防塵蓋或防塵塞

9. 如果鎖緊套無法使用，檢查安全鎖

10. 連接或斷開接頭時要戴防護眼鏡

安裝安全快速接頭十不要

1. 切勿撞擊接頭閥門以釋放殘留壓力

2. 切勿將接頭留在移動設備的路徑上

3. 切勿在焊機、閃熱源或火源附近使用接頭

4. 在安裝過程中，切勿使用API改性密封劑或過度使用PTFE膠帶

5. 如果必須在黑色金屬管上安裝快速接頭，請務必小心

6. 切勿用錘子或鈍器敲擊接頭套管

7. 切勿過度擰緊接頭連接件

8. 切勿在壓力下旋轉快速接頭

9. 切勿對快速接頭過度加壓

10. 切勿使用帶有快速接頭的軟管來抬升工具

接頭應安裝在便于操作和使用所有必要安裝工具的位置。應注意考慮操作人員的安全，特別是在斷開連接時，如果液體溢出可能導致液體燃燒或刺激皮膚和眼睛。

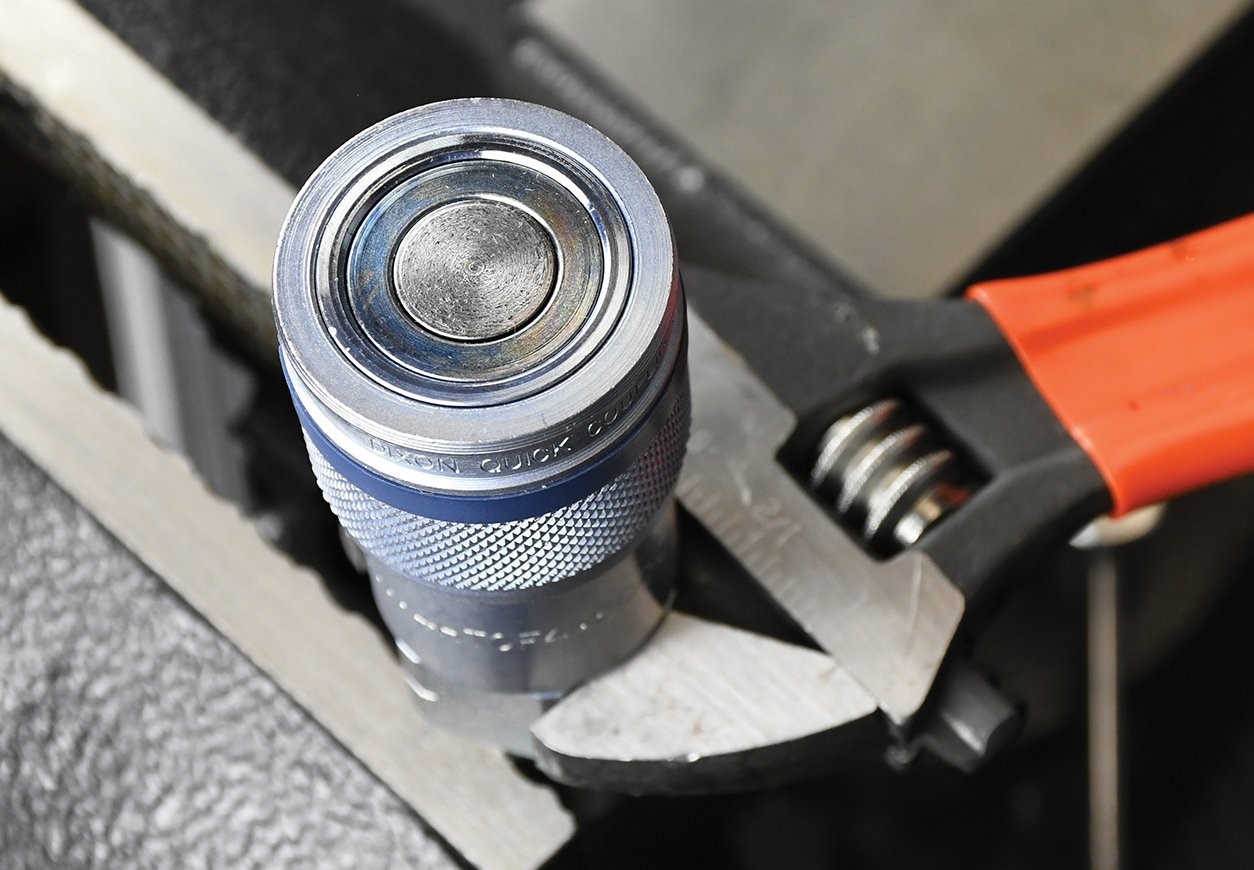

扳手只能使用在六角扳手或?yàn)檠b配目的提供的機加工扳手平面上，而不能使用在其他地方。切勿夾緊軟管的套筒或插頭的前端，否則會導致變形或損壞。

最后，在快速接頭投入使用前，一定要在封閉且受保護的環境中將設備加壓至工作壓力的150%，以測試快速接頭的安裝。

安裝O-ring Boss^? (ORB)

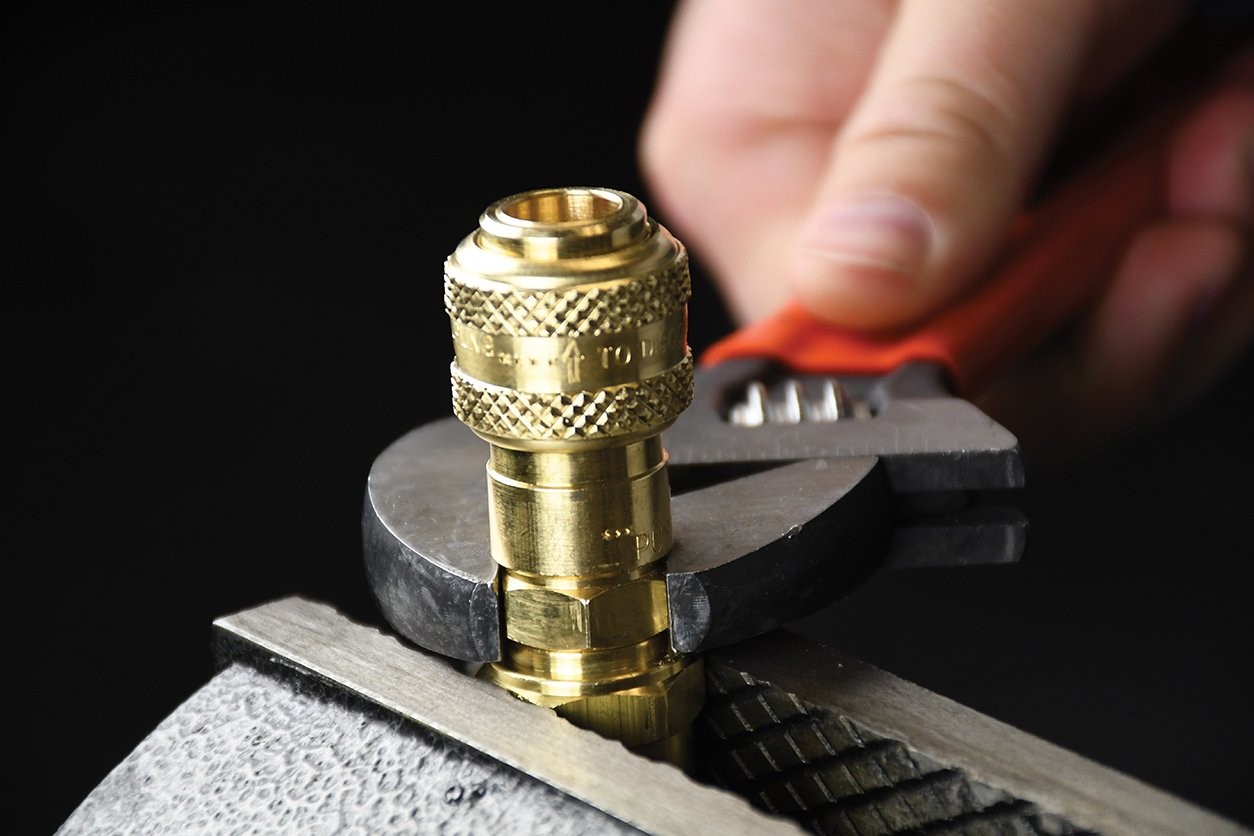

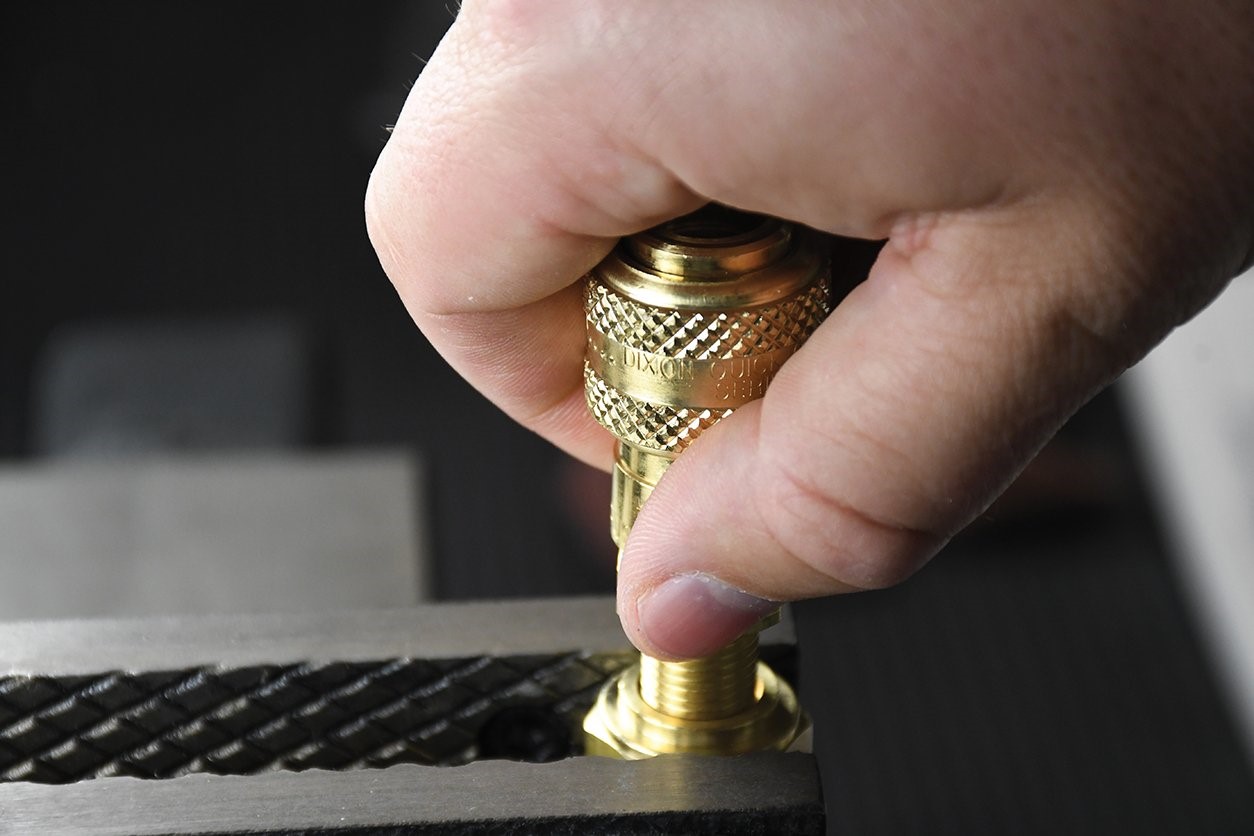

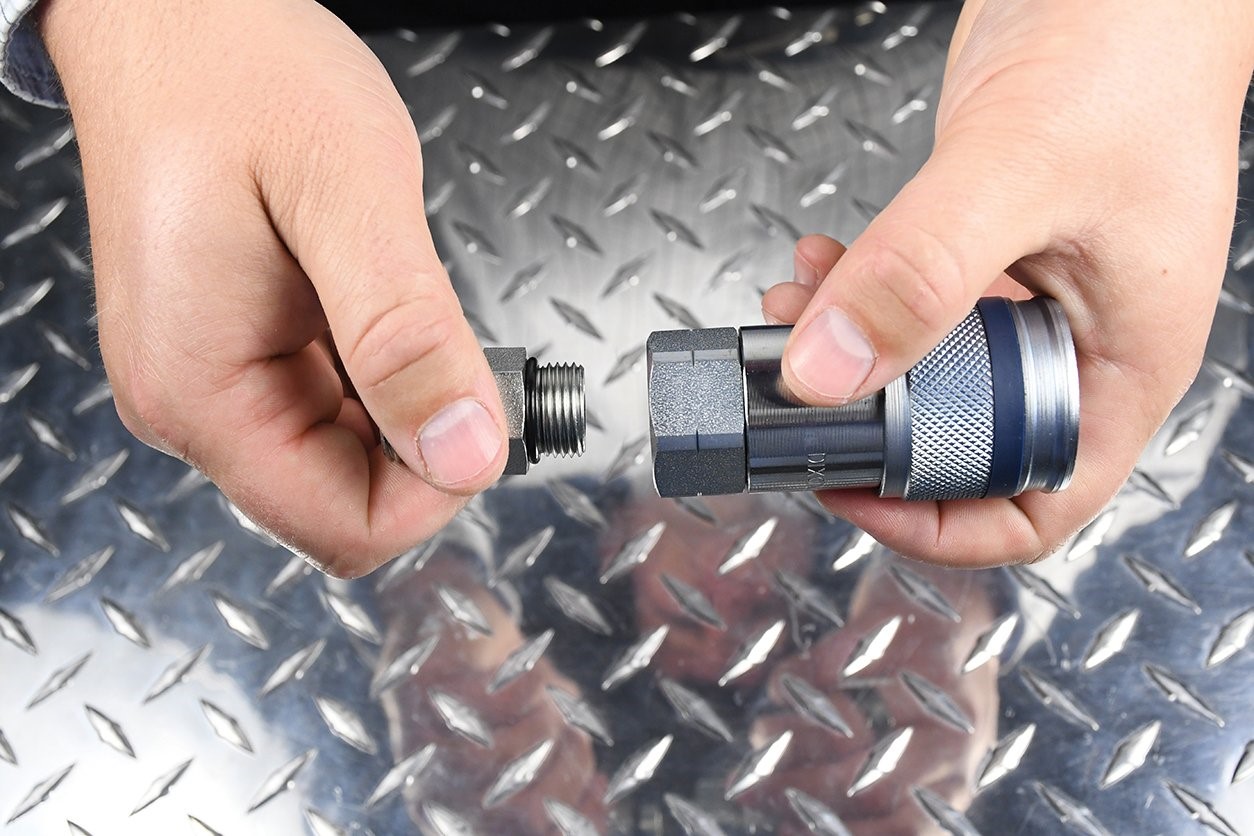

安裝O-ring Boss? (ORB)螺紋時，在公頭的O型圈上涂少許潤滑油，然后將其擰入母頭。用手?jǐn)Q緊，確保O形圈在安裝過程中不被擠壓。

使用扳手將連接處擰緊至適當?shù)呐ぞ匾?guī)格，如上圖所示。

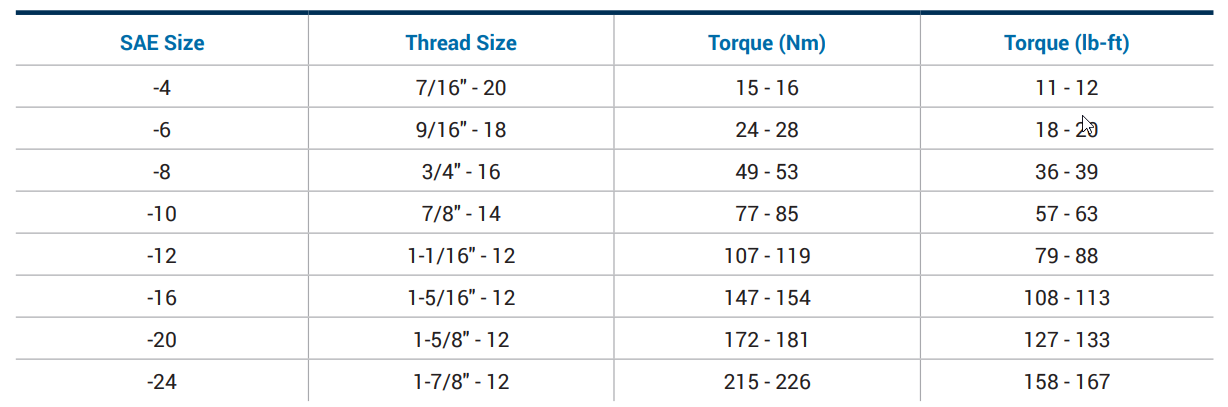

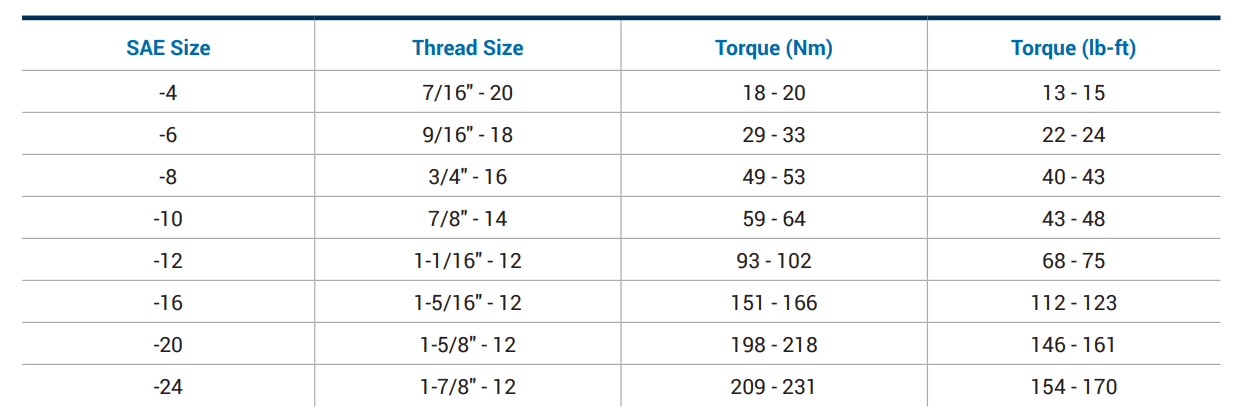

扭矩規格

安裝37° JIC連接件

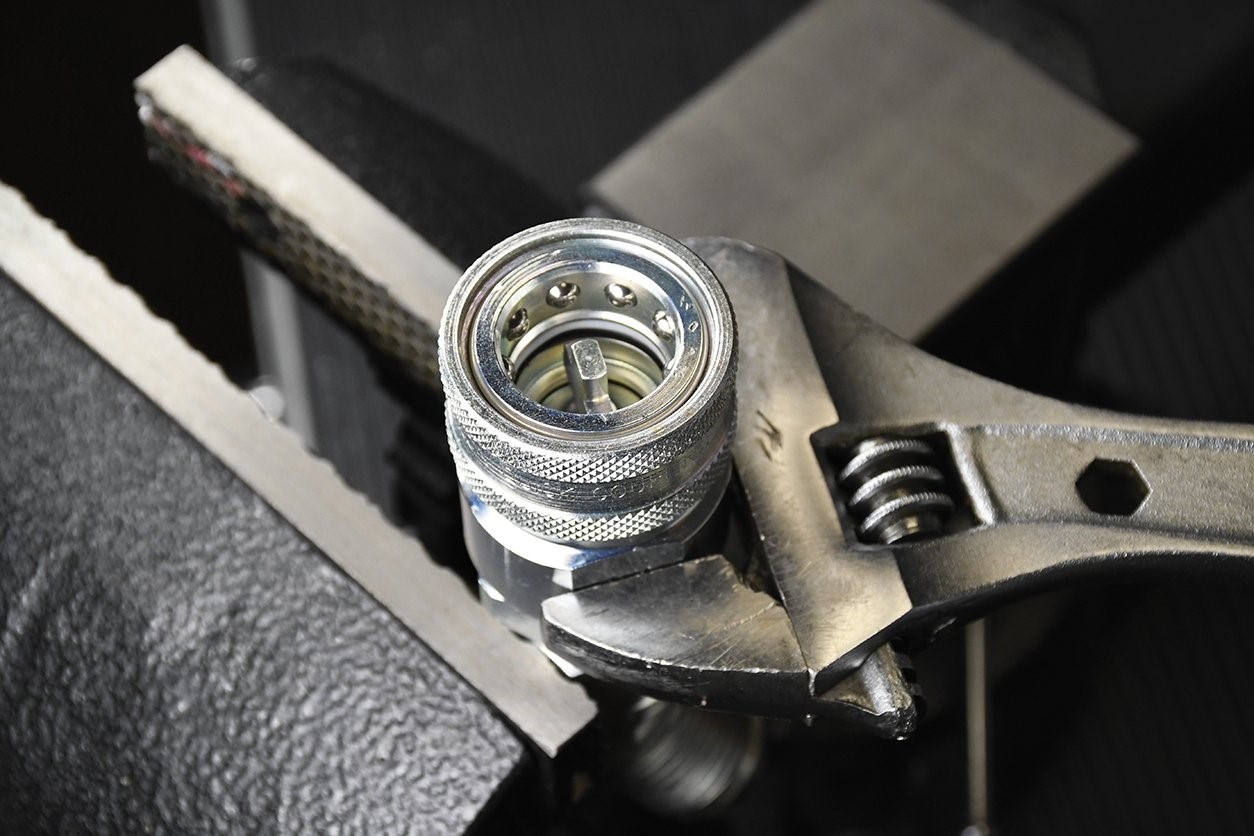

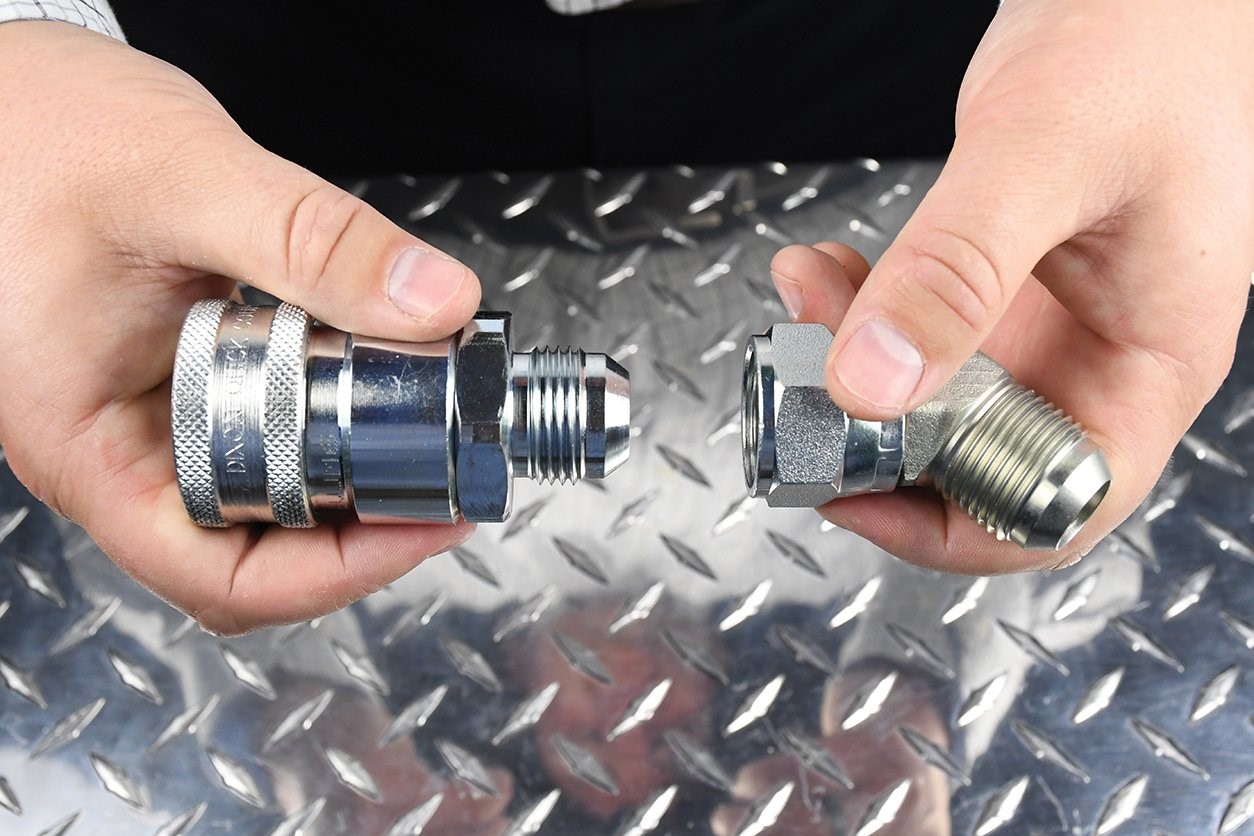

安裝37° Flare (JIC)擴口連接的第一步是給轉換接頭上的擴口涂上少許潤滑油，然后將其擰入接頭。在安裝過程中，用手?jǐn)Q緊并確保擴口正確就位。

最后，用扳手將連接擰緊到適當?shù)呐ぞ匾?guī)格。

扭矩規格

安裝可重復使用的軟管接頭

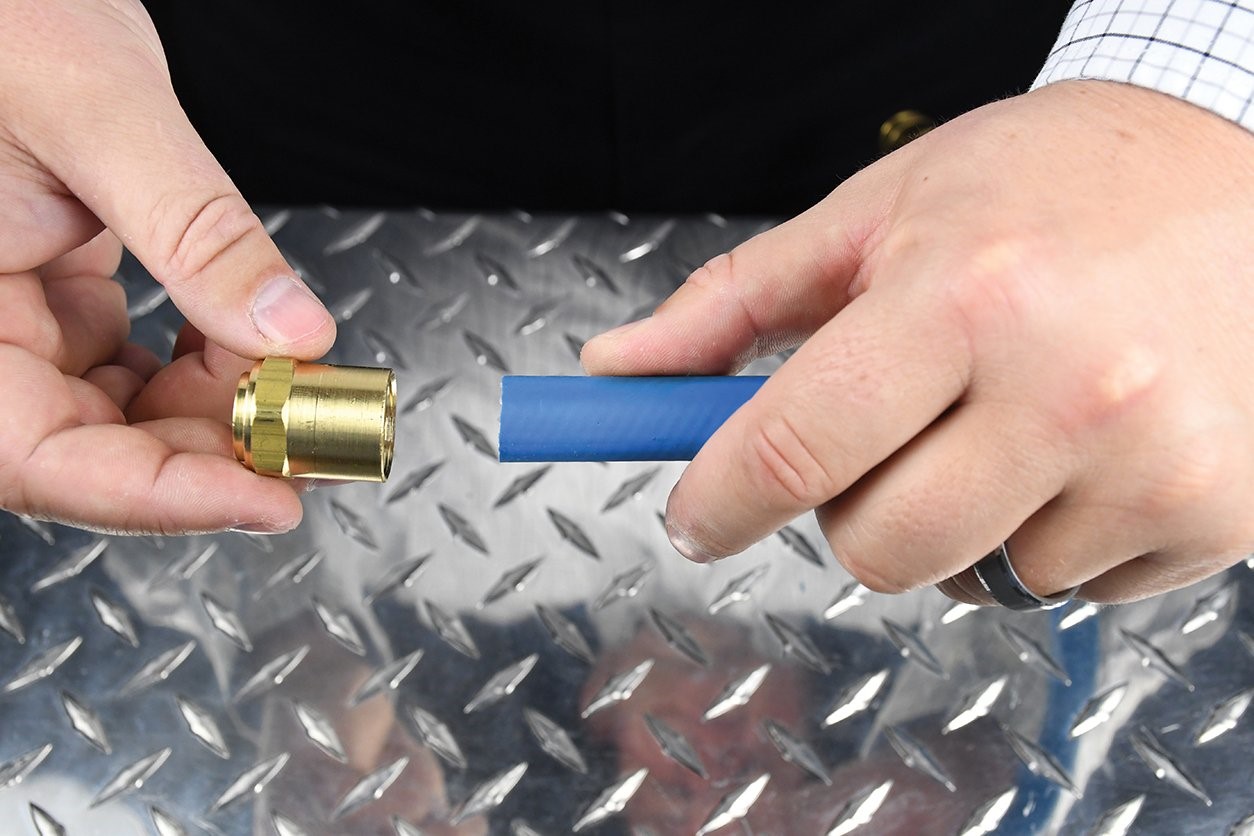

安裝可重復使用的軟管接頭時，首先要將軟管末端修剪得盡可能平整。

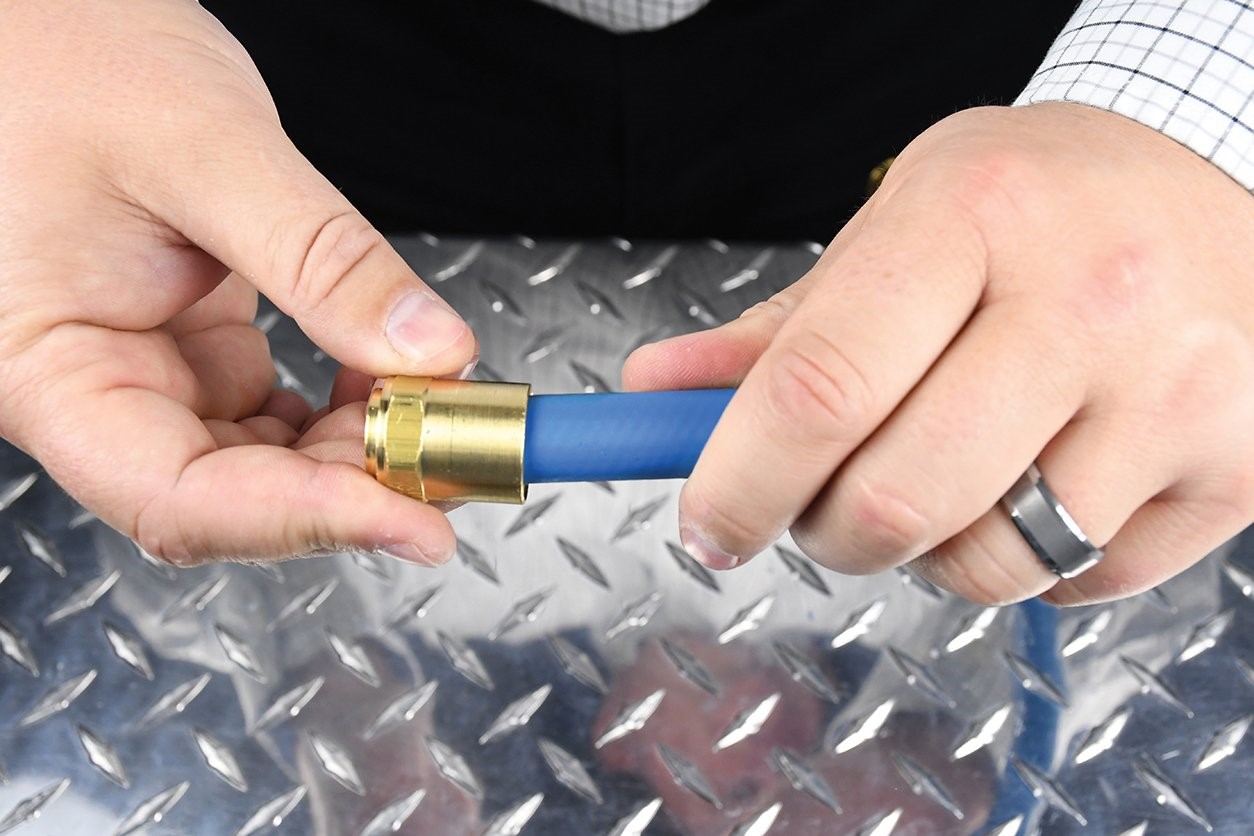

 將套筒滑入軟管末端并逆時針旋轉，安裝套筒。

然后，在將可重復使用的倒鉤插入卡套之前，在倒鉤上少許涂抹潤滑劑。

將可重復使用接頭轉入卡套內，直到接頭與卡套對齊。

安裝推入式軟管連接

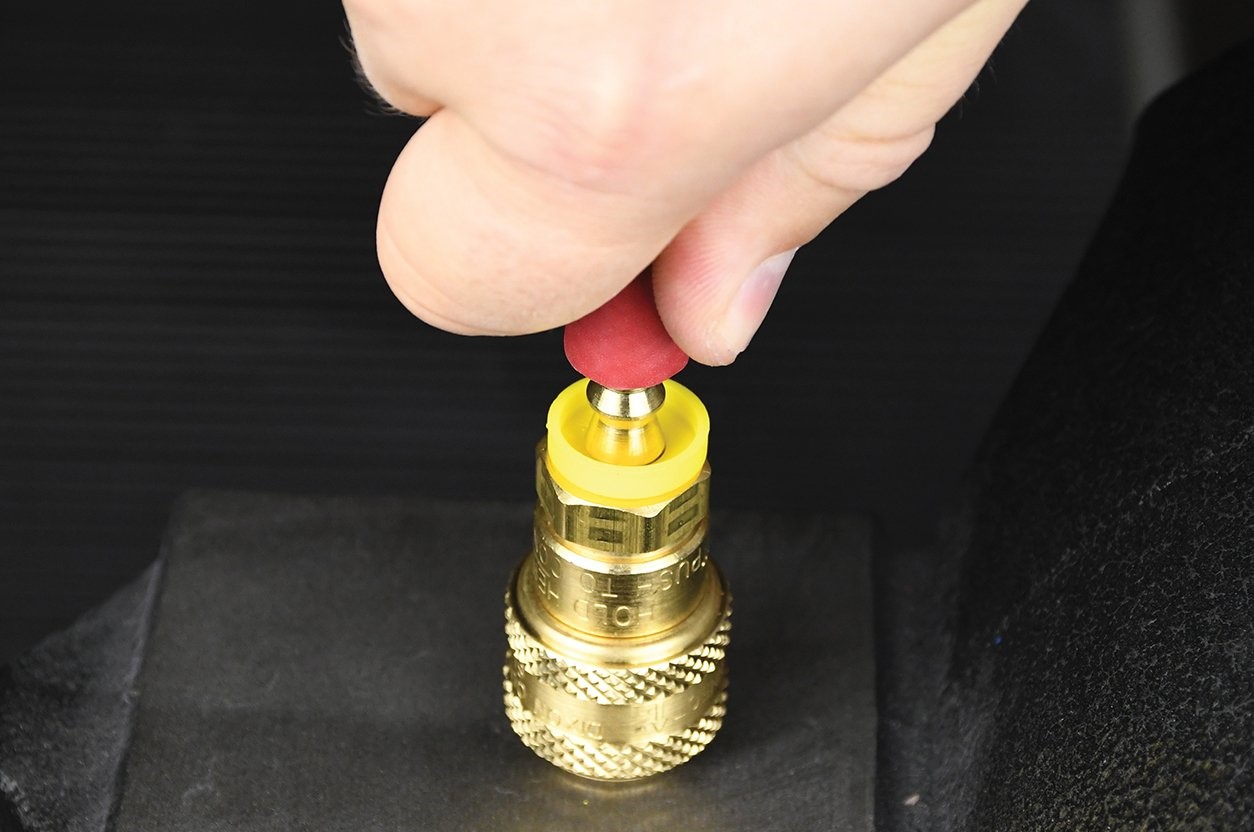

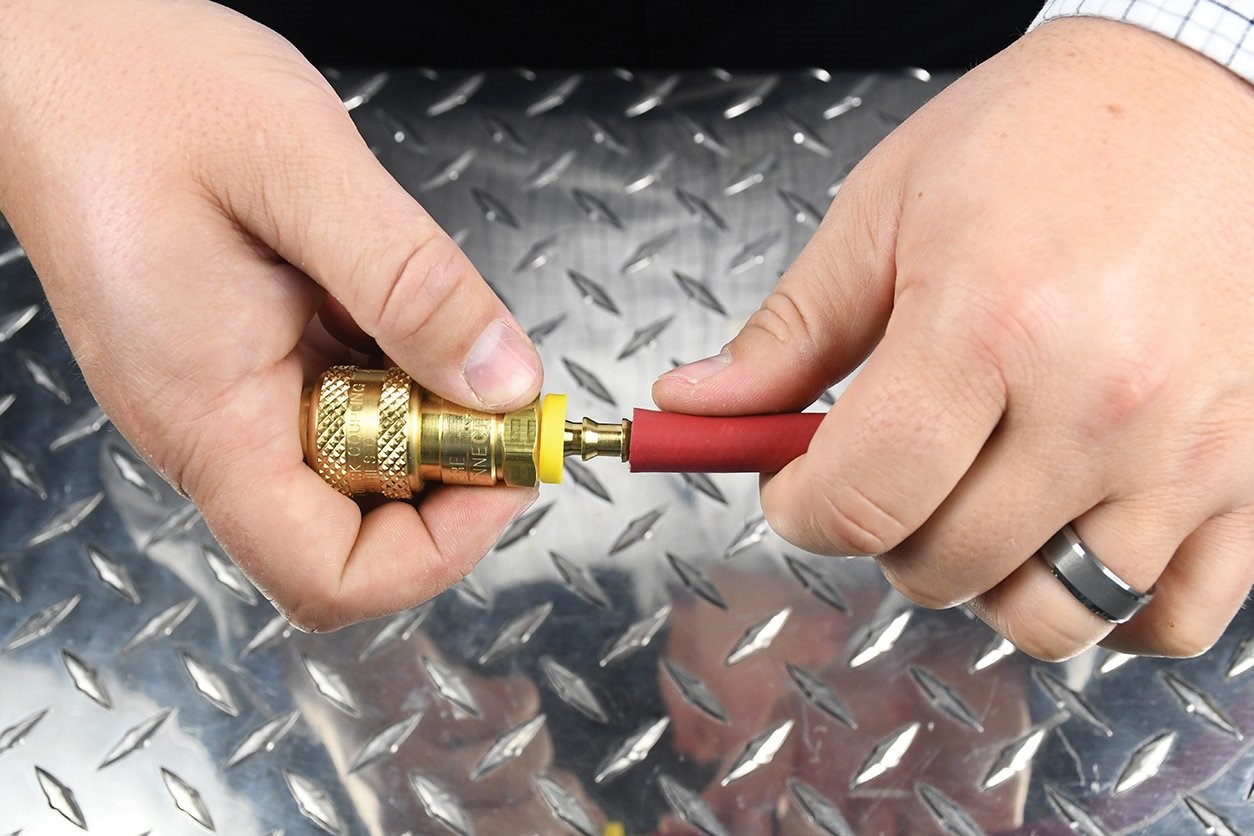

安裝推入式軟管連接時，首先要將軟管端頭修剪平整。然后潤滑 Push-Loc 倒鉤和軟管。將Push-Loc倒鉤插入軟管，直到第一個倒鉤在軟管內為止。

 將接頭端部靠在一平面物體上，并握住距端部一英寸處的軟管。用穩定的力量推動，直到黃色塑料蓋蓋住軟管端部。

安裝N和P系列固定式倒鉤管尾

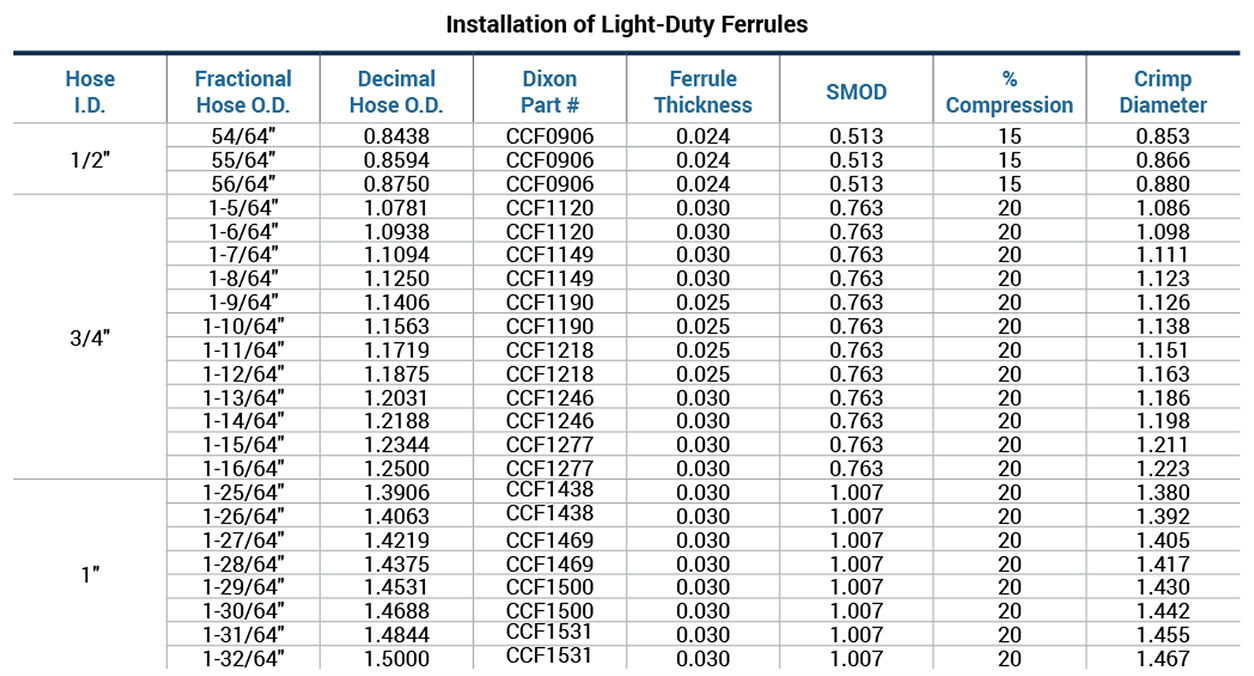

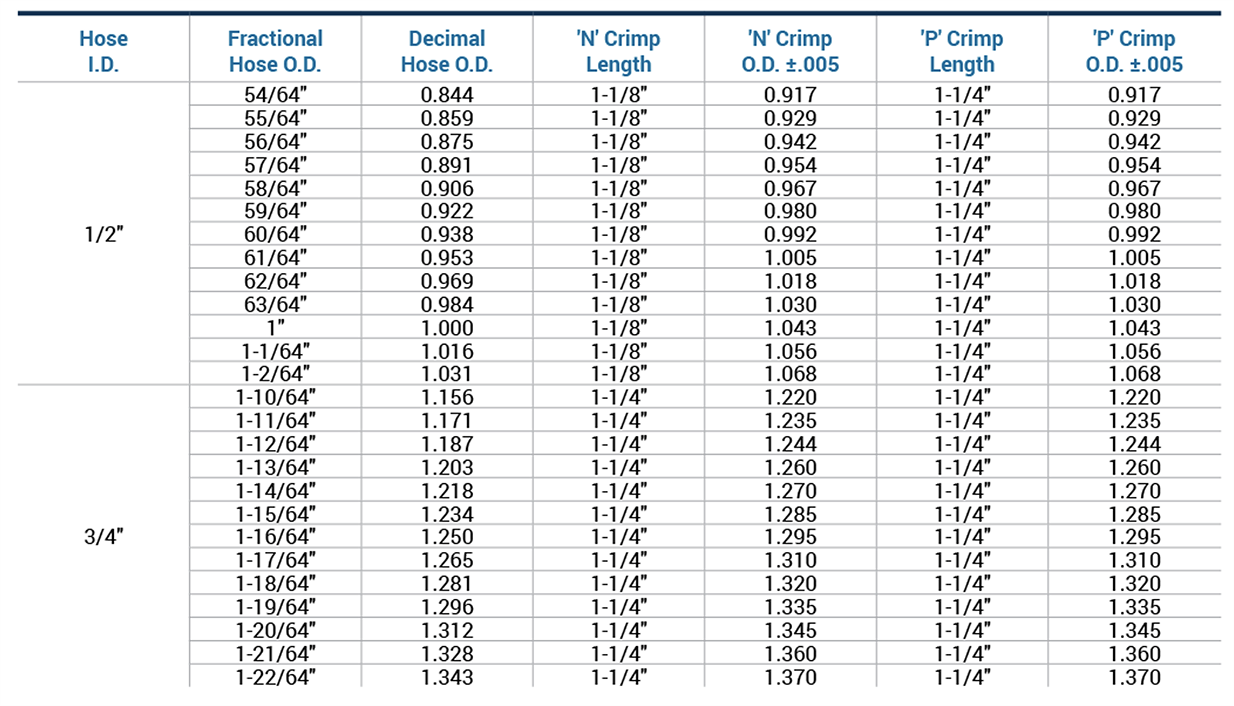

以下圖表應作為指導而非固定規則。在某些情況下，必須使用其它模具和壓接尺寸。軟管和接頭在壓接過程中的反應不同，這是因?yàn)槌叽缦嗨频能浌芙Y(jié)構存在差異。一些變量包括紡織編織與金屬絲編織、硬壁與軟壁、是否存在內螺旋鋼絲以及軟管外層的差異。

軟管的外徑在不同的端部和不同的生產批次中往往會出現不同。我們建議您測量軟管外徑，并準確記錄每種接頭的應用。
